Dane techniczne:
Zabudowa PN-EN 558-1 szereg 48
Ciśnienie nominalne PN10 (1 MPa) PN16 (1,6 MPa)
temperatura pracy do 70°C dla pokrycia epoxydowego
i 120°C dla pokrycia poliwinylowego
Cechy konstrukcyjne:
Pokrywa i korpus wykonane z żeliwa szarego.
Uszczelnienie komory - PTFE/Grafit.
Korek spustowy z żeliwa ciągliwego.
Filtr siatkowy ze stali nierdzewnej:
- 1,25 mm dla Dn50 - Dn80 (33% powierzchni),
- 1,5 mm dla Dn100 - DN300 (40% powierzchni).
Wszystkie elementy są zabezpieczone przed korozją.
Atest higieniczny PZH
Zastosowanie:
Do ochrony instalacji wodociąaowych. Wychwytywane są
wszystkie cząstki stałe powyżej średnicy 1,5 mm i 3 mm.
|

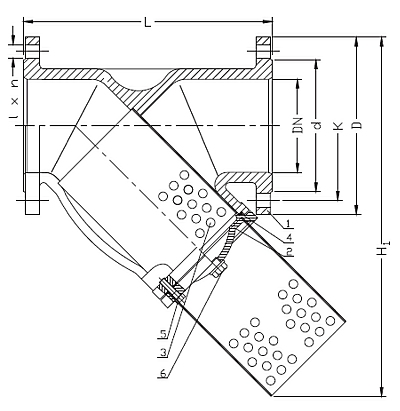

No. |
Część |
Materiał |
|
1 |
Korpus |
żeliwo szare EN-GJL-250 PN-EN 1561:2000 |
|
2 |
Pokrywa
|
żeliwo szare EN-GJL-250 PN-EN 1561:2000 |
|
3 |
Wkład siatkowy |
Stal nierdzewna PN-EN 10088-1:1998 |
|
4 |
Uszczelka
|
Graf it CrNiSt |
|
5 |
Śruba |
PN-EN ISO 4016:2004 |
|
6 |
Korek spustowy |
żeliwo ciągliwe EN-GJMB-300-6 PN-EN 1562:2000 |
|
DN |
PN |
L |
H |
H, |
D |
d |
K |
I x n |
Korek
|
Masa |
|
[mm] |
[MPa] |
[mm] |
[kg] |
|
50 |
1.0-1.6 |
230 |
140 |
270 |
165 |
102 |
125 |
18x4 |
1/2 |
10 |
|
65 |
1.0-1.6 |
290 |
165 |
310 |
185 |
122 |
145 |
18x4 |
1 |
14 |
|
80 |
1.0-1.6 |
310 |
200 |
370 |
200 |
138 |
160 |
18x4/(8) |
1 |
19 |
|
100 |
1.0-1.6 |
350 |
230 |
440 |
220 |
158 |
180 |
18x8 |
1 |
28,7 |
|
125 |
1.0-1.6 |
400 |
280 |
540 |
250 |
188 |
210 |
18x8 |
5/4 |
45 |
|
150 |
1.0-1.6 |
480 |
330 |
560 |
285 |
212 |
240 |
22x8 |
6/4 |
59,3 |
|
200 |
1.0-1.6 |
600 |
358 |
600 |
340 |
268 |
295 |
22x8(12) |
6/4 |
105 |
|
250 |
1.0-1.6 |
730 |
509 |
700 |
395 |
320 |
350/355 |
22(26)x12 |
2 |
191,8 |
|
300 |
1.0-1.6 |
850 |
531 |
750 |
445 |
370 |
400/410 |
22(26)x12 |
2 |
240,2 |
