	Zastosowanie Kompensator przeznaczony jest do regulacji długości rurociągu przy montażu armatury kołnierzowej oraz zabezpieczenia rurociągu przy występowaniu naprężeń w sieci.   Materiały Korpusy-żeliwo sferoidalne.  Uszczelka - guma NBR lub EPDM.  Śruby i nakrętki - ocynkowane.  Pokrycie - farbą proszkową epoksydową lub poliestrową RAL 5005.  Na życzenie klienta śruby, nakrętki i podkładki ze stali nierdzewnej.   Wykonanie Ciśnienie nominalne 1 MPa, zakres średnic od DN 50 do DN 300.
	Poz. Część Materiał Norma 1 Tuleja EN-GJS-500-7 PN-EN 1563:2000 2 Śruba M12 St3s/Zn5 PN-EN 24017 3 Pierścień EN-GJS-500-7 PN-EN 1563:2000 4 Uszczelka Guma PN-92/C-01604.01 5 Nakrętka St3s/Zn5 PN-EN 24032 6 Łqcznik EN-GJS-500-7 PN-EN 1563:2000 7 Podkładka St3s/Zn5 ISO 7089     DN Długość L min-max (mm) Kołnierz Dk (mm) Do [mm] Masa [kg] 50 225 - 350 165 125 11,3 80 225 - 350 200 160 15,5 100 290 - 480 220 180 27,5 150 320 - 530 285 240 47,7 200 330 - 560 340 295 68 250 330 - 560 400 350 79

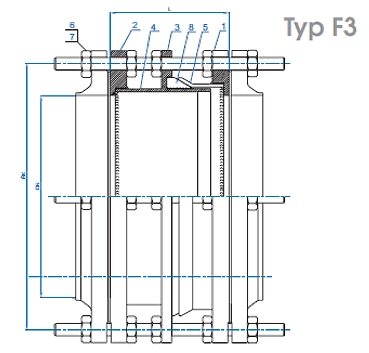

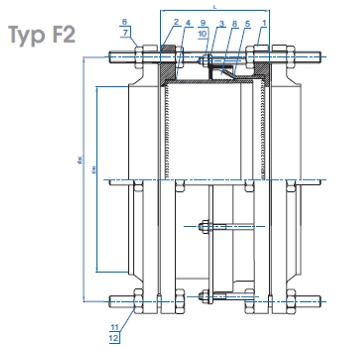

WSTAWKA MONTAŻOWA KOMPENSACYJNA  (Typ F2, F3)   Zastosowanie F2, i F3 przeznaczone do montażu, demontażu armatury kołnierzowej poprzez możliwość regulacji długości zabudowy w tolerancji rozsuwu.   Typ F2, F3 - w przypadku użycia śrub ustalających dwustronnych stosowana  w rurociągach nie mających elementów oporowych.   Typ F2 - w przypadku braku śrub ustalających może pełnić funkcję kompensatora naprężeń występujących w sieci   Materiały Korpus, obręcz - stal konstrukcyjna. Śruby szpilki - stal konstrukcyjna cynkowana. Nakrętki, podkładki - ocynkowane. Uszczelka - guma NBR lub EPDM.  Pokrycie - farbą proszkową epoksydową RAL 5005. Na życzenie klienta śruby, nakrętki i podkładki ze stali nierdzewnej.	DN Długość montażowa L w mm Zakres regulacji mm Kołnierz Ilość śrub dwustr. Średnica podziałowa OK mm Iloość otworów N x Od Śruby dwustronne M 350 240 +/-25 760 16x22 M 20 8 400 240 +/-25 515 16x26 M 24 8 450 260 +/-25 565 20x26 M 24 10 500 270 +/-25 620 20x26 M 24 10 600 270 +/-25 725 20x30 M 27 10 700 270 +/-25 840 24x30 M 27 12 800 300 +/-25 950 24x33 M 30 12 900 300 +/-25 1050 28x33 M 30 14 1000 300 +/-25 1160 28x36 M 33 14 1200 350 +/-25 1380 32x39 M 36 16
LP Nazwa elementu Materiał 1 Kołnierz nr 1 St3S 2 Kołnierz nr 2 St3S 3 Obręcz stalowa St3S 4 Tuleja stalowa 1 St3S 5 Tuleja stalowa 2 St3S 6 Szpilka St3S / Zn 7 Nakrętka St3S / Zn 8 Uszczelka Guma 9 Nakrętka St3S / Zn 10 Szpilka krótka St3S / Zn 11 Nakrętka St3S / Zn 12 Śruba St3S / Zn	LP Nazwa elementu Materiał 1 Kołnierz nr 1 St3S 2 Kołnierz nr 2 St3S 3 Pierścień stalowy St3S 4 Tuleja stalowa 1 St3S 5 Tuleja stalowa 2 St3S 6 Szpilka St3S / Zn 7 Nakrętka St3S / Zn 8 Uszczelka Guma
