Informacje podstawowe:
SG PAM produkuje trzy warianty zasuw
EURO 20:
– do wody,
– do ścieków,
– do wody morskiej.
Całkowicie zgodne z normami:
– ISO 7259 typ A (typ B na życzenie),
– DIN 3352 część 4A i
B,
– PN - EN 1074.
W ofercie SG PAM posiada zasuwy z
atestem DN 100÷300.
Zasuwy PN 25 są dostępne w zabudowie długiej
– szereg 15.
EURO 20 mogą być również wyposażone
w napędy elektryczne AUMA
|
Zastosowanie:
Zasuwy Euro 20 są
stosowane w:
– systemach sieci
dostarczających i rozprowadzających wodę,
– systemach
irygacyjnych,
– systemach przeciwpożarowych,
– systemach
kanalizacyjnych.
Cechy:
Zasuwy Euro 20:
– zgodne z normami ISO,
EN i PN,
– mają równoprzelotową
średnicę otworu równą średnicy nominalnej,
– zapewniają szczelne
odcięcie dopływu,
– eliminują problemy
związane z korozją,
– bardzo łatwy demontaż
zasuwy,
– nie wymagają szczególnej
konserwacji,
– są proste w obsłudze:
roboczy moment obrotowy jest dużo niższy od wymaganego
przez normy,
– istnieje możliwość
wymiany o-ringów pod ciśnieniem przy w pełni otwartym
klinie
|
Charakterystyka materiałowa
| |
Materiał |
|
Korpus i pokrywa |
żeliwo sferoidalne ZS 400-15(GGG 40), całkowicie pokryte
farbą epoksy-dową, (minimalna grubość 250 µm)* |
|
Nakrętka i jarzmo |
żeliwo sferoidalne ZS 400-15 (GGG 40), pokryte żywicą
termoplastyczną (minimalna grubość 250 µm)* |
|
Klin |
żeliwo sferoidalne ZS 400-15 (GGG 40), nawulkanizowane wewnątrz
i z zewnątrz elastomerem z opróżnieniem EPDM |
|
Nakrętka klina |
mosiądz CuZn40Pb2 |
|
Tuleja uszczelniająca |
mosiądz CuZn39Pb2 |
|
Podkładki oporowe |
Poliamid typ 6-6 |
|
Uszczelnienie pokrywy i tulei |
EPDM |
|
Wrzeciono |
Stal nierdzewna X20CM3 |
* Wersja specjalna do wody
morskiej posiada:
– powłokę epoksydową grubości
minimum 300 μm
– trzpień ze stali
nierdzewnej X2CrNiMo17-12-2
– nakrętkę klina i tuleję
uszczelniającą z brązu CuAl10Ni3Fe2
* Wersja do ścieków
posiada:
– wszystkie elementy elastomerowe wykonane
z NBR
|
|

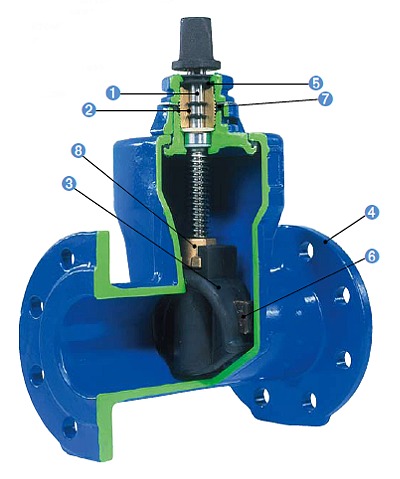

| 1 |
Wrzeciono
ze stali nierdzewnej |
| 2 |
Tuleja uszczelniająca.
Oringi wymienialne pod ciśnieniem |
| 3 |
Klin zamykający wulkanizowany
wewnątrz i z zewnątrz prowadzony
niezależnie od płaszczyzn uszczelniających |
| 4 |
Przyłącza
kołnierzowe lub kielichowe |
| 5 |
Zabezpieczenie przed
zanieczyszczeniem zewnętrznym
– uszczelnienie przeciwpyłowe |
| 6 |
Prowadzenie klina z tworzywa o
wysokich właściwościach
ślizgowych |
| 7 |
Oring zabezpieczający tuleję
uszczelniającą
od zewnątrz |
| 8 |
Nakrętka
klina |
|
Zasuwa przetestowana zgodnie z normami:
Próba szczelności korpusu: 1,5 Pmax. dop.**
Próba szczelności zamknięcia: 1,1 Pmax.
dop.**
– ISO 5208
– DIN 3230 część 3
– PN – EN 1074-1
** Pmax. dop. – Maksymalne dopuszczalne
ciśnienie
 |
|

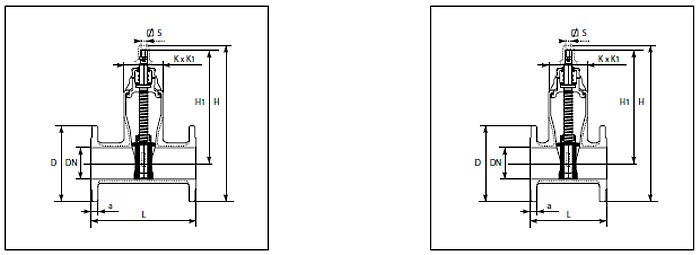

TYP 21
DN 40÷300
Zasuwa klinowa EURO 20 NG o tradycyjnej
długości
zabudowy - DN + 200 zgodna z
normami:
ISO 5752 seria 15 PN-EN 558-1 szereg 15.
|
TYP 23
DN 40÷400
Zasuwa klinowa EURO 20 NG ze
zredukowaną długością
zabudowy - 0.4 DN + 150 zgodna z normami:
ISO 5752 seria 14, PN-EN 558-1 szereg
14.
Zredukowane wymiary tej zasuwy wymagają
mniej miejsca do zabudowy. |
| |
Cechy
wszystkich modeli |
Wymiary modeli |
EURO 21 |
EURO 23 |
|
DN |
ilość obrotów
zamykających
zasuwę |
H1 |
H |
S |
KxK1 |
|
D |
a |
Masa |
L |
Masa |
L |
|
mm |
kołnierze |
mm |
kg |
mm |
kg |
mm |
|
40 |
12,5 |
227 |
333 |
15,2 |
95 x 144 |
ISO PN 10
i
ISO PN 16 |
150 |
19 |
10 |
240 |
9,5 |
140 |
|
50 |
12,5 |
222 |
335 |
15,2 |
95 x 144 |
165 |
19 |
12 |
250 |
10,5 |
150 |
|
65 |
17 |
275 |
338 |
18,5 |
105 x 174 |
185 |
19 |
16,1 |
270 |
15 |
170 |
|
80 |
17 |
275 |
395 |
18,5 |
105 x 174 |
200 |
19 |
16,6 |
280 |
15,6 |
180 |
|
100 |
23 |
323 |
456 |
20,6 |
111 x 194 |
225 |
19 |
20,8 |
300 |
19,7 |
190 |
|
125 |
28 |
373 |
518 |
20,6 |
126 x 220 |
250 |
19 |
28,9 |
325 |
26,6 |
200 |
|
150 |
32 |
410 |
573 |
20,6 |
136 x 257 |
285 |
19 |
36,3 |
350 |
33,3 |
210 |
|
200 |
33 |
515 |
745 |
25,7 |
266 x 382 |
ISO PN 10
lub
ISO PN 16
|
340 |
20 |
75 |
400 |
66 |
230 |
|
250 |
41,5 |
595 |
855 |
25,7 |
285 x 470 |
400 |
~2 |
121 |
450 |
108 |
250 |
|
300 |
50 |
705 |
1010 |
25,7 |
305 x 538 |
455 |
24,5 |
174 |
500 |
155 |
270 |
|
350 |
50 |
696 |
1011 |
28,9 |
273 x 525 |
520 |
26,5 |
|
175 |
290 |
|
400 |
70 |
914 |
1259 |
28,9 |
348 x 686 |
580 |
28 |
290 |
310 |
|
