zawory

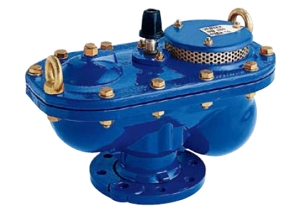

=> zawór odpowietrzająco-napowietrzający VENTEX
3-funkcyjny
|
|
|
|
|
|

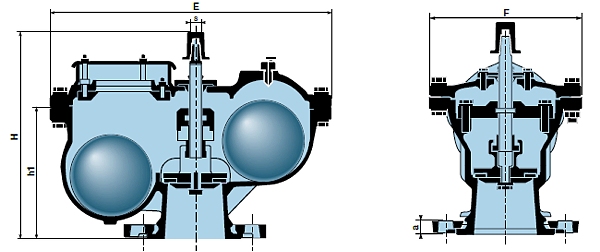

| DN |
Kołnierz ISO PN |
E |
F |
H |
H1 |
A |
S |
Ilość obrotów w cyklu
zamknij/otwórz |
Masa |
| |
|
mm |
mm |
mm |
mm |
mm |
mm |
|
kg |
|
50 |
10-16-25 |
390 |
200 |
258 |
165 |
20 |
14 |
4 |
24 |
|
60-65 |
10-16-25 |
390 |
200 |
258 |
165 |
20 |
14 |
4 |
24 |
|
80 |
10-16-25 |
467 |
244 |
300 |
215 |
20 |
14 |
6 |
40 |
|
100 |
10-16-25 |
467 |
244 |
300 |
215 |
20 |
14 |
6 |
40 |
|
150 |
10-16-25 |
656 |
405 |
492 |
285 |
24 |
17 |
8 |
115 |
|
200 |
10-16-25 |
737 |
448 |
580 |
330 |
29 |
19 |
11 |
170 |
|
|
|
|
Zastosowanie
Zawory napowietrzająco-odpowietrzające
VENTEX przeznaczone są do:
Cechy
Zawory napowietrzająco-odpowietrzające
VENTEX:
-
są wyposażone w luźny
kołnierz montażowy do połączenia z rurociągiem
(z wyjątkiem DN 50)
-
są całkowicie
szczelne, nawet przy bardzo niskich ciśnieniach,
-
są wyposażone
w:
-
zawór odcinający,
który umożliwia konserwację zaworu
odpowietrzającego bez konieczności przerwy
przepływu w rurociągu,
-
śrubę sterującą
sprawdzającą prawidłową pracę zaworu,
-
mają dobrą ochronę
przeciw korozji (dostępne jest wykonanie specjalne
dla środowiska i wody agresywnej*),
-
mają mocną obudowę:
obudowa wszystkich modeli jest dostosowana do ciśnienia
PN 25,
-
nie wymagają żadnej
konserwacji przy czystej wodzie,
-
są bardzo łatwe do zdemontowania.
|
|
|
Element |
Materiał |
|
Korpus i pokrywa |
żeliwo sferoidalne ZS 400-15, całkowicie pokryte lakierem
epoksydowym, min grubość 250 μm* |
|
Trzpień zaworu odcinającego |
stal nierdzewna 13% chromu* |
|
Pływak kulowy |
stal powleczona gumą EPDM |
|
Dysza sterująca wypływ powietrza |
mosiądz ciągniony* |
średnica otworu dyszy |
Pmaxdop przy 20°C |
10 bar |
16 bar |
25
bar |
|
Ventex DN 50, 60, 65 |
2,2 mm |
1,7 mm |
1,4
mm |
|
Ventex DN 80 do 200 |
3 mm |
2,4 mm |
1,9 mm |
|
Śruby obudowy/pokrywy |
Stal klasa 8-8, pokryta cynkiem* |
|
Uszczelnienie obudowy/pokrywy |
guma EPDM |
|
Perforowana osłona chroniąca duży otwór |
Z6 CN 18-8 stal nierdzewna |
|
Nakrętka trzpienia zaworu odcinającego |
mosiądz kuty* |
|
|
Osprzęt
-
Trzpień zaworu odcinającego:
nasadka lub pokrętło.
-
Na życzenie obudowa zaworu może być
wyposażona
w najniższym miejscu w kurek spustowy,
który
pozwala na odwadnianie zaworu w
przypadku
zagrożenia zamarznięciem.
-
Na życzenie zawór może być
dostarczony bez
zaworu odcinającego.
|
|
Zwykły dobór zaworów napowietrzająco-
odpowietrzających
|
średnica rury |
zawór powietrzny Pmax. dop. |
|
DN < 250 |
VENTEX DN 50, 60, 65 10, 16 i 25 bar |
|
DN 300+/-600 |
VENTEX DN 80, 100 10, 16 i 25 bar |
|
DN 700+/-900 |
VENTEX DN 150 10, 16 i 25 bar |
|
DN 1000+/-1200 |
VENTEX DN 200 10, 16 i 25 bar |
|
DN 1400+/-2000 |
2 x VENTEX DN 200 10, 16 i 25 bar |
|
|
|
|
|
|
