przepustnice => przepustnica kołnierzowa "Eurostop" podwójnie mimośrodowa

Mając na celu dostarczanie produktów niezawodnych i sprawnych, SAINT-GOBAIN PAM tworzy swoje konstrukcje na bazie połączenia najnowszych osiągnięć techniki z trwałymi materiałami.

Przepustnice EUROSTOP o średnicach nominalnych DN 150÷2000 zawierają w sobie nowoczesne rozwiązania techniczne, takie jak:

automatyczne uszczelnienie JPAi,
przesunięcie tarczy (podwójna mimośrodowość),

oraz w zakresie zabezpieczenia przed korozją:

powłokę epoksydową (250 µm) wewnątrz i na zewnątrz.

Wszystkie materiały stosowane do konstrukcji przepustnic EUROSTOP dobrano tak, aby zapewnić solidność budowy i wytrzymałość na naprężenia powstające w rurach, na których są zamontowane (naprężenia rozciągające, uderzenia hydrauliczne itp.).

Charakterystyka materiałowa

Lp
Element

Materiał

1,2
Korpus i tarcza

Żeliwo sferoidalne NG-GJS-500-7, pokrywane od wewnątrz i z zewnątrz epoksydem (min 250 µm)

3
Uszczelnienie tarczy

Automatyczne uszczelnienie typu JPAi wykonane z EPDM

4
Pierścieri gniazda

Stal nierdzewna o wysokiej zawartości niklu i twardości

5
Wrzeciono tarczy

Stal chromowa 13% Cr

6
Wkręty, śruby i sworznie

Stal nierdzewna

Kierunek zamykania: Znormalizowany CC: w prawo, zgodnie z kierunkiem ruchu wskazówek zegara

Wszystkie elementy przepustnic EUROSTOP, mające kontakt z wodą pitną, jak również powłoka lakiernicza są obojętne chemicznie i zostały dobrane tak, aby zachować właściwości organoleptyczne wody.

Materiały te, łącznie z uszczelnieniami tarcz przepustnic oraz powłoką epoksydową, uzyskały certyfikaty dopuszczające do kontaktu z żywnością (atest Państwowego Zakładu Higieny)

Automatyczne uszczelnienie JPAi skonstruowano i zastosowano w celu:

zwiększenia wytrzymałości i trwałości uszczelnienia,

polepszenia szczelności gniazda przepustnicy,

zmniejszenie momentów obrotowych koniecznych do poruszania zaworem,

zapewnienie stałego momentu napędowego na przestrzeni czasu.

Uszczelnienie JPAi jest automatycznym mechanizmem uszczelniającym z efektem sprzężenia

zwrotnego: im wyższe ciśnienie robocze, tym silniej uszczelniany jest zawór, niezależnie od kierunku przepływu.

Gdy przepustnica jest zamknięta i zanim wzrośnie ciśnienie w rurociągu, docisk uszczelki do gniazda jest minimalny.

Siła docisku wzrasta wraz z wzrostem ciśnienia.

Materiał automatycznego uszczelnienia JPAi jest poddawany mniejszym naprężeniom mechanicznym i dłużej zachowuje swą sprężystość.

Automatyczne uszczelnienie JPAi jest wystarczająco sprężyste aby odkształcać się z chwilą zetknięcia się z gniazdem podczas domykania przepustnicy, zmniejszając tym samym moment siły potrzebnej do jej domknięcia.

Podwójna mimośrodowość

Przesunięcie mimośrodowe tarczy zmniejsza styk pomiędzy uszczelką i jej gniazdem. W ten sposób uszczelka nie jest dociskana do gniazda gdy przepustnica jest otwarta.

Takie rozwiązanie powoduje ponadto:

zmniejszenie zużycia uszczelki,
zmniejszenie momentów otwierania zaworu.

Przepustnice z napędem ręcznym

wersja I - do montażu w komorach i budynkach

wersja II - doziemne

Dopuszczalne ciśnienie robocze PN 10

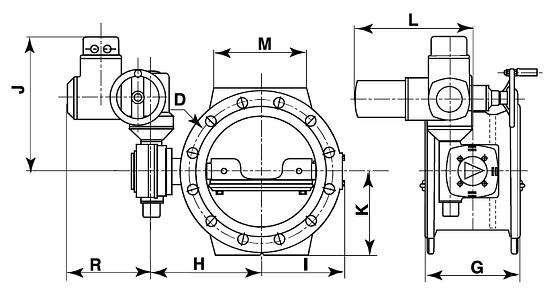

	Wymiary gabarytowe									Przekładnia	Masa
srednica nominalna DN	G	H	I	J	K	L	M	D	R	Liczba obrotów	wersja I	wersja II
srednica nominalna DN	mm									Liczba obrotów	wersja I	wersja II
150 do 250	Jak w tabeli dla PN16
300	270	316	240	164	228	50	250	455	100	12,75	86	90
350	290	340	259	201	253	63	260	505	125	12,75	111	111
400	310	371	315	201	283	63	310	565	125	12,75	139	139
450	330	427	344	206	308	80	340	615	125	13,25	183	183
500	350	452	369	206	335	80	320	670	125	13,25	215	215
600	390	524	423	289	390	100	300	780	175	13	302	302
700	430	594	479	334	448	100	440	895	175	52	453	453
800	470	675	573	340	508	125	480	1015	175	52	640	640
900	510	724	622	340	558	125	570	1115	175	52	839	839
1000	550	815	702	415	615	160	620	1230	175	110,5	1193	1193
1200	630	909	840	545	728	200	750	1455	175	216	1831	1831

Dopuszczalne ciśnienie robocze PN 16

	Wymiary gabarytowe									Przekładnia	Masa
srednica nominalna DN	G	H	I	J	K	L	M	D	R	Liczba obrotów	wersja I	wersja II
srednica nominalna DN	mm									Liczba obrotów	wersja I	wersja II
150	210	215	145	164	143	50	150	285	100	12,75	35	39
200	230	240	174	164	170	50	180	340	100	12,75	46	50
250	250	292	216	164	200	50	230	400	100	12,75	67	71
300	270	321	240	201	228	63	250	455	125	12,75	88	88
350	290	340	282	201	260	63	260	520	125	12,75	132	132
400	310	407	323	206	290	80	310	580	125	13,25	170	170
450	330	427	343	206	320	80	340	640	125	13,25	207	207
500	350	470	368	248	358	100	320	715	175	13	265	265
600	390	550	455	334	420	100	300	840	175	52	414	414
700	430	627	525	340	455	125	440	910	175	52	543	543
800	470	713	600	415	513	160	480	1025	175	110,5	823	823
900	510	764	651	415	563	160	570	1125	175	110,5	1021	1021
1000	550	815	746	545	628	200	620	1255	175	216	1432	1432
1200	630	950	846	615	743	250	750	1485	250	212	2357	2357

Dopuszczalne ciśnienie robocze PN 25

	Wymiary gabarytowe									Przekładnia	Masa
srednica nominalna DN	G	H	I	J	K	L	M	D	R	Liczba obrotów	wersja I	wersja II
srednica nominalna DN	mm									Liczba obrotów	wersja I	wersja II
150	210	217	151	164	150	50	150	300	100	12,75	43	43
200	230	269	193	164	180	50	180	360	100	12,75	73	67
250	250	297	216	201	213	63	230	425	125	12,75	93	88
300	270	321	267	201	243	63	250	485	125	12,75	138	120
350	290	376	293	206	278	80	310	555	125	13,25	213	174
400	310	425	324	248	310	100	310	620	175	13	249	221
450	330	471	377	334	335	100	340	670	175	52	280	300
500	350	498	404	334	365	100	320	730	175	52	404	348
600	390	581	479	340	423	125	380	845	175	52	636	520
700	430	665	552	415	480	160	470	960	175	110,5	975	975
800	470	713	645	545	543	200	480	1085	175	216	1243	1243
900	510	788	695	545	593	200	570	1185	175	216	1693	1693
1000	550	856	756	622	660	250	620	1320	250	212	2091	2091
1200	630	1024	943	752	765	315	750	1530	250	424	3398	3398

Przepustnice z napędem elektrycznym

Dopuszczalne ciśnienie robocze PN 10

	Wymiary gabarytowe									Przekładnia	Silnik		Masa
srednica nominalna DN	G	H	I	J	K	L	M	D	R	Liczba obrotów	prędkość obrotowa [obr/min]	czas otwierania/ zamykania [s]	kg
srednica nominalna DN	mm									Liczba obrotów	prędkość obrotowa [obr/min]	czas otwierania/ zamykania [s]	kg
150 do 250	Jak w tabeli dla PN16
300	270	321	240	401	228	328	250	455	237	12,75	16	48	109
350	290	340	259	401	253	328	260	505	237	12,75	11	70	130
400	310	373	314	408	283	362	310	565	247	13,25	11	72	165
450	330	445	344	535	308	365	340	615	237	52	32	98	204
500	350	470	369	535	335	365	320	670	237	52	32	98	253
600	390	524	423	535	390	365	300	780	237	52	22	142	328
700	430	594	479	542	448	407	440	895	247	52	22	142	479
800	470	675	573	542	508	407	480	1015	247	52	22	142	666
900	510	724	622	618	558	442	550	1115	247	110,5	32	207	663
1000	550	815	702	618	615	442	600	1230	247	110,5	32	207	1216
1200	630	909	840	748	728	482	750	1455	247	216	63	206	1854

Dopuszczalne ciśnienie robocze PN 16

	Wymiary gabarytowe									Przekładnia	Silnik		Masa
srednica nominalna DN	G	H	I	J	K	L	M	D	R	Liczba obrotów	prędkość obrotowa [obr/min]	czas otwierania/ zamykania [s]	kg
srednica nominalna DN	mm									Liczba obrotów	prędkość obrotowa [obr/min]	czas otwierania/ zamykania [s]	kg
150	210	215	145	375	143	315	150	285	237	12,75	22	35	59
200	230	240	174	375	170	315	180	340	237	12,75	22	35	69
250	250	294	216	401	200	328	230	400	237	12,75	16	48	90
300	270	321	240	401	228	328	250	455	237	12,75	16	48	109
350	290	342	282	406	260	362	260	520	247	13,25	11	72	160
400	310	425	323	535	290	365	310	580	237	52	45	69	208
450	330	445	343	535	320	365	340	640	237	52	32	98	245
500	350	470	368	535	358	365	320	715	237	52	32	98	330
600	390	550	455	542	420	407	300	840	247	52	22	142	447
700	430	627	525	616	455	425	420	910	237	110,5	45	147	564
800	470	713	600	618	513	442	450	1025	247	110,5	45	147	849
900	510	764	651	748	563	482	550	1125	247	216	63	206	1123
1000	550	815	746	748	628	482	600	1255	247	216	63	206	1455
1200	630	950	846	844	743	634	750	1485	285	212	63	202	2389

Dopuszczalne ciśnienie robocze PN 25

	Wymiary gabarytowe									Przekładnia	Silnik		Masa
srednica nominalna DN	G	H	I	J	K	L	M	D	R	Liczba obrotów	prędkość obrotowa [obr/min]	czas otwierania/ zamykania [s]	kg
srednica nominalna DN	mm									Liczba obrotów	prędkość obrotowa [obr/min]	czas otwierania/ zamykania [s]	kg
150	210	217	151	376	150	315	150	300	237	12,75	22	35	59
200	230	274	193	401	180	328	180	360	237	12,75	22	35	86
250	250	297	216	401	213	328	230	425	237	12,75	16	48	107
300	270	323	267	406	243	362	250	485	247	13,25	16	50	148
350	290	394	293	535	278	365	310	555	237	52	45	69	212
400	310	425	324	535	310	365	310	620	237	52	45	69	243
450	330	471	377	540	335	390	340	670	237	52	32	98	328
500	350	498	404	542	365	407	300	730	247	52	32	98	381
600	390	581	479	618	423	442	350	845	247	110,5	45	147	591
700	430	665	552	618	480	442	420	960	247	110,5	45	147	998
800	470	713	645	748	543	482	450	1085	247	216	90	144	1266
900	510	788	695	748	593	482	550	1185	247	216	63	206	1725
1000	550	856	756	844	660	634	620	1320	285	212	63	202	2123
1200	630	1024	943	962	765	597	750	1530	247	424	90	283	2389

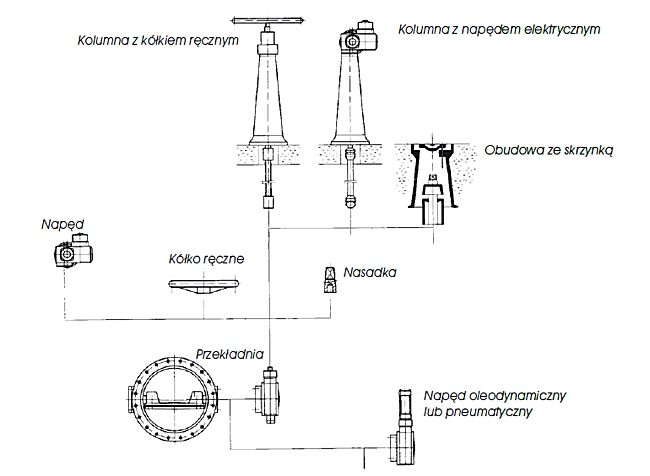

Akcesoria do przepustnic

Obudowy teleskopowe lub sztywne (ze wskaźnikiem położenia)

Przepustnica	Wskaźnik	GL= 0,8+/-1,2 m	GL= 1,0+/-1,6 m	GL= 1,4+/-2,4 m
EUROSTOP PN, DN	L. OB.	NR REF	NR REF	NR REF
PN 10, DN 150-600	47	RARNEAB	RARNFAB	RARNDAB
DN 700-1000	470	RARNEAC	RARNFAC	RARNDAC
PN 16, DN 150-500	47	RARNEAB	RARNFAB	RARNDAB
DN 600-1000	470	RARNEAC	RARNFAC	RARNDAC
PN 25, DN 150-400	47	RARNEAB	RARNFAB	RARNDAB
DN 450-900	470	RARNEAC	RARNFAC	RARNDAC
