Zgodność z normami:
-
Długość zabudowy
wg EN 558-1, ISO 5752 szereg 48
-
Owiercenie kołnierzy
wg EN 1092-2, ISO 7005-2
-
Oznakowanie wg EN 19
-
Szczelność wg EN
1074-3

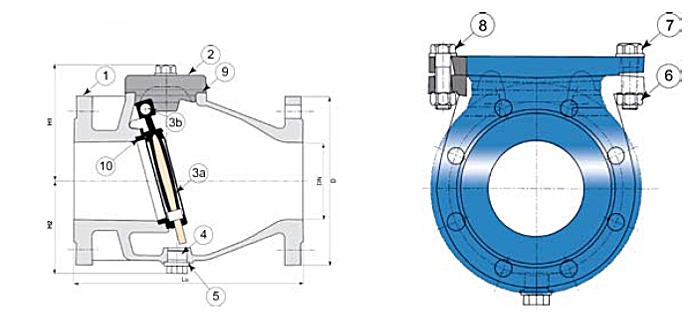

Charakterystyka
materiałowa |
Poz. |
Opis |
Materiał |
Pokrycie |
1 |
Korpus |
Żeliwo GJS 400-15 |
Lakier epoksydowy, min grubość 250µm |
2 |
Pokrywa |
Żeliwo GJS 400-15 |
Lakier epoksydowy, min grubość 250µm |
3-3a |
Dysk |
Żeliwo GJS 400-15 |
EPDM |
3b |
Wał osiowy |
Stal nierdz |
|
4 |
Zaślepka |
Mosiądz |
|
5 |
Podkładka |
Miedź |
|
6-7-8 |
Śruby, nakrętki |
Stal nierdz A2 |
|
9 |
Uszczelka pokrywy |
EPDM |
|
10 |
Siedzisko |
Mosiądz |
|
DN/PN |
D |
H1 |
H2 |
Lu |
L1 |
Masa |
mm |
kg |
40/16 |
150 |
100 |
90 |
180 |
164 |
11 |
50/16 |
165 |
100 |
90 |
200 |
164 |
14 |
60/16 |
185 |
111 |
98 |
240 |
186 |
17 |
65/16 |
185 |
111 |
98 |
240 |
186 |
17 |
80/16 |
200 |
125 |
105 |
260 |
200 |
21 |
100/16 |
220 |
140 |
125 |
300 |
225 |
29 |
125/16 |
250 |
175 |
157 |
350 |
304 |
42 |
150/16 |
285 |
195 |
155 |
400 |
340 |
60 |
200/10 |
340 |
251 |
205 |
500 |
400 |
92 |
200/16 |
340 |
251 |
205 |
500 |
400 |
92 |
250/10 |
400 |
290 |
230 |
600 |
464 |
145 |
250/16 |
400 |
290 |
230 |
600 |
464 |
145 |
300/10 |
455 |
312 |
255 |
700 |
504 |
175 |
300/16 |
455 |
312 |
255 |
700 |
504 |
175 |
Uwagi:
Zawór
powinien być montowany w poziomie.
W przypadku
montażu zaworu w pozycji pionowej przepływ powinien
być zgodny ze strzałką na korpusie.
Maksymalna
dopuszczalna prędkość wody 4 m/s.
|
