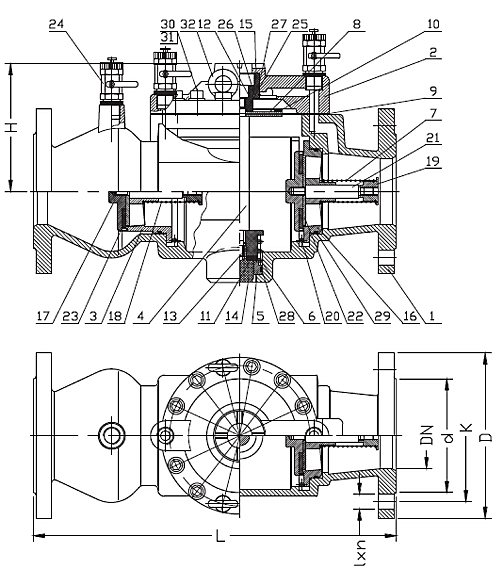

No. |
Część |
Materiały |
1 |
Korpus |
Żeliwo sferoidalne EN-GJS-400-15, PN-EN 1563:2000
|
2 |
Pokrywa |
Żeliwo
sferoidalne EN-GJS-400-15, PN-EN 1563:2000 |
3 |
Prowadnica |
Mosiądz CuZn39Pb1Al-B
PN-EN 1982:2008 |
4 |
Trzpień |
Mosiądz CuZn39Pb1Al-B
PN-EN 1982:2008 |
5 |
Gniazdo |
Stal
nierdzewna X5CrNi18-10
PN-EN 10088-1:2007 |
6,7,
18 |
Sprężyna |
Stal
nierdzewna X5CrNi18-10
PN-EN 10088-1:2007 |
8 |
Talerz
dociskowy |
Stal
nierdzewna X5CrNi18-10
PN-EN 10088-1:2007 |
9 |
Membrana |
Guma EPDM
PN-EN ISO 1629:2005 |
10,11,
23 |
Uszczelka |
Guma EPDM
PN-EN ISO 1629:2005 |
12 |
Głowiczka |
Tworzywo POM |
13 |
Grzyb |
Tworzywo POM |
15 |
Tulejka
pokrywy |
Tworzywo POM |
16 |
Prowadnica |
Mosiądz CuZn39Pb1Al-B
PN-EN 1982:2008 |
19 |
Nakrętka
podporowa |
Mosiądz CuZn39Pb1Al-B
PN-EN 1982:2008 |
20 |
Pierścień
ustalający |
Stal
nierdzewna X5CrNi18-10
PN-EN 10088-1:2007 |
21 |
Sworzeń |
Stal
nierdzewna X5CrNi18-10
PN-EN 10088-1:2007 |
22 |
Płytka
dociskowa |
Stal nierdzewna X6CrNi18-9
PN-EN 10088-1:2007 |
24 |
Kurek
kulowy |
- |
25,26,
27,28,
29 |
Pierścień
ustalający |
Guma EPDM
PN-EN ISO 1629:2005 |
30 |
Śruba |
Stal nierdzewna
PN-EN ISO 4762: 2006 |
31 |
Śruba
z uchem |
Stal nierdzewna
PN-EN ISO 7091: 2003 |
32 |
Śruba
z uchem |
PN-92/M-82472 |
