zasuwy => zasuwa gwintowana







Dane techniczne:

  • długość zabudowy wg rysunku

  • połączenie gwintowe wg PN-EN 10226-1:2006

  • klasa szczelności - A

  • ciśnienie robocze PN16

  • temperatura czynnika do 120°C



Cechy konstrukcyjne:

  • O-Ringowe uszczelnienie trzpienia -

  • “SUCHY GWINT” - wymienne pod ciśnieniem.

  • Trzpień nierdzewny łożyskowany z walcowanym gwintem.

  • Klin zawlkanizowany.

  • Przelot prosty - bez gniazda.

  • Wszystkie elementy są zabezpieczone przed korozją.

  • Wykonanie standardowe:

    PN16, 120°C, EPDM, farba epoksydowa RAL5005 250µm, bez kółka ręcznego *.

    Atest higieniczny PZH



Zastosowanie

W instalacjach: wodociągowych, wody pitnej i innych płynach obojętnych chemicznie do odcinania przepływu.

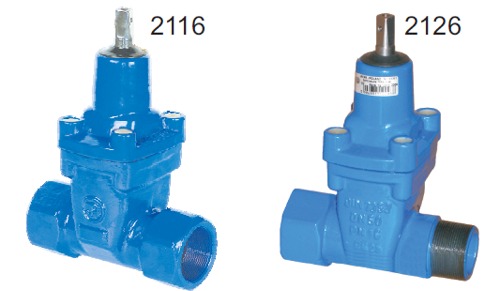

2116

2126

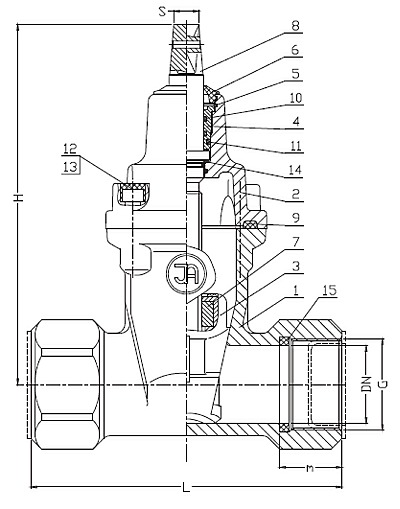

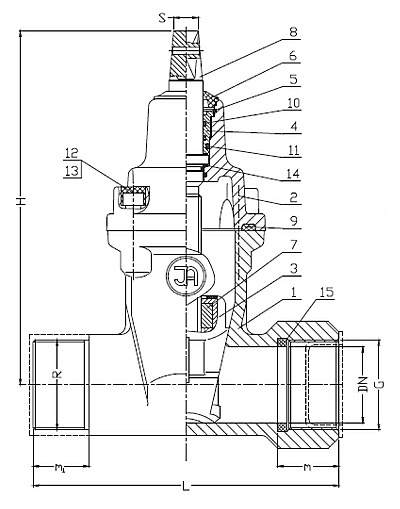

No. Część Materiały
1 Korpus

Żeliwo szare, żeliwo sferoidalne

EN-GJL-250, PN-EN 1561:2000

EN-GJS-400-15, PN-EN 1563:2000

2 Pokrywa

Żeliwo szare, żeliwo sferoidalne

EN-GJL-250, PN-EN 1561:2000

EN-GJS-400-15, PN-EN 1563:2000

3 Klin

Żeliwo szare, żeliwo sferoidalne

EN-GJL-250, PN-EN 1561:2000

EN-GJS-400-15, PN-EN 1563:2000

Guma EPDM, NBR

PN-ISO 1629: 2005

Mosiądz, PN-EN 1982:2002

4 Korek uszczelniający

Mosiądz

PN-EN 1982:2002

5 Pierścień zabezpiecz.

Stal 65G

PN-74/H-84032

6 Uszczelka czyszcząca

Guma EPDM, NBR

PN-ISO 1629: 2005

7 Nakrętka trzpienia

Mosiądz

PN-EN 1982:2002

8 Trzpień

Stal X20Cr13

PN-EN 10088-1:2007

9 Uszczelka pokrywy

Guma EPDM, NBR

PN-ISO 1629: 2005

10

11

Pierścień O-Ring

Guma EPDM, NBR

PN-ISO 1629: 2005

12 Śruba

stal Fe/Zn5, stal nierdzewna

PN-EN ISO 4762: 2006

13 Zaślepka śruby Parafina
14 Podkładka

Polietylen

PN-EN ISO 1872-1:2000

15 Uszczelka rury

Guma EPDM, NBR

PN-ISO 1629: 2005

DN G/R L m m1 H S Masa
[cal] [mm] 2116 2126
25 1” / 1” 105 25 25 145 12 2,3 2,2
32 5/4” / 5/4” 120 2,8 2,7
5/4” / 2” 130 - 2,8
40 6/4” / 6/4” 180 25 40 230 14 6,5 6,4
6/4” / 2” - 6,7
50 2” / 2” 200 25 40 140 7,7 7,2
