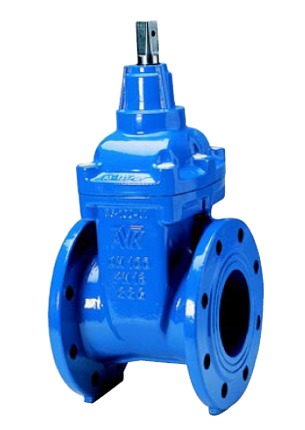

ZASUWA KOŁNIERZOWA PN 10/PN 16
Wg DIN 3352, czesc 4
Długość wg DIN 3202, część 1, F4
Przyłącze kołnierzowe wg ISO 7005-2 (DIN 2501)
Przeznaczenie:
Woda, ścieki i inne nieagresywne płyny max. 70° C
oraz zawartości
suchej masy do 10%
Odbiory:
Próba szczelnosci wodą wg DIN 3230, część 4:
Zamknięcie: 1,1 x PN
Korpus: 1,5 x PN
Próba momentu obrotowego zamykania zasuwy
Wyposażenie dodatkowe:
Kółko ręczne AVK typ 08
Przedłużacz trzpienia AVK typ 04
Skrzynka uliczna AVK typ 80/50
Podstawa do skrzynki AVK typ 80/44
Atesty i certyfikaty:
Państwowy Zakład Higieny, W-wa
Stowarzyszenie Ochrony
Antykorozyjnej GSK-RAL
|

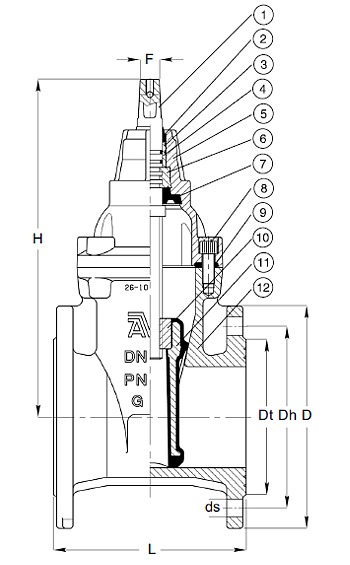

Materiały |
| Korpus
i pokrywa |
Żeliwo sferoidalne GGG-50 wg
DIN 1693
|
| Pokrycie |
Typ 06/30:
Powłoka z farby epoksydowej
zewn. i wewn.
Typ 26/00:
Powłoka z farby epoksydowej
zewn. i emalia wewn. |
| Trzpień |
Stal
nierdzewna DIN 1.4021 - X 20 Cr 13 |
| Uszczelnienie
trzpienia |
Pierścień z
gumy NBR,
4 O-ringi z gumy NBR,
uszczelka wargowa z gumy EPDM
|
| Tuleja
oporowa |
Tworzywo sztuczne |
| Klin |
Rdzeń z żeliwa
sferoidalnego GGG-50, nawulkanizowany zewn. i
wewn. powłoką z gumy
EPDM |
| Pierścień
oporowy,
nakrętka klina
|
Mosiądz CZ
132 |
| Śruby
pokrywy |
Stal nierdzewna A2, zatopione
masą na gorąco |
|
Uszczelka pokrywy |
Guma EPDM |
|
