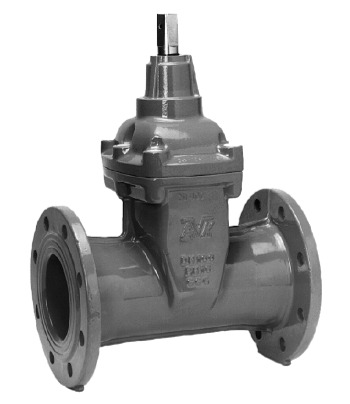

ZASUWA KLINOWA PN 10/PN 16
Wg DIN 3352, czesc 4
Długość wg DIN 3202, część 1, F5
Otwory w kołnierzach wg ISO 7005-2 (DIN 2501)
Przeznaczenie:
Woda, ścieki i inne nieagresywne płyny max. 70° C
Odbiory:
Próba szczelnosci wodą wg DIN 3230, część 4:
Gniazdo: 1,0 x PN
Korpus: 1,5 x PN
Próba momentu obrotowego zamykania zasuwy
Wyposażenie dodatkowe:
Kółko ręczne
Obudowa zasuwy
Kołpak trzpienia
Kołnierz Combi
Dopuszczenia:
Państwowy Zakład Higieny, W-wa
Stowarzyszenie Ochrony
Antykorozyjnej GSK-RAL
|
Materiały |
| Korpus
i pokrywa |
Typ
02/60 i 20/30:
Żeliwo sferoidalne GGG-50 wg
DIN 1693
Typ 02/50:
Żeliwo szare GG-25 wg DIN
1691 |
| Pokrycie |
Typ 02/50 i 02/60:
Powłoka z farby epoksydowej
zewn. i wewn. wg DIN 30677
Typ 20/30:
Powłoka z farby epoksydowej
zewn. emalia wewn. |
| Trzpień |
Stal
nierdzewna DIN X 20 Cr 13 |
| Uszczelnienie
trzpienia |
Pierścień z
gumy NBR,
4 O-ringi z gumy NBR,
uszczelka manszetowa
z gumy EPDM, plastikowe łożysko |
| Klin |
Żeliwo sferoidalne GGG-50
nawulkanizowane (łącznie z
rdzeniem) powłoką z gumy EPDM
Zamontowana na stałe nakrętka
klina z mosiądzu CZ 132 |
| Pierścień
oporowy |
Mosiądz CZ
132 |
| Śruby
pokrywy |
Stal nierdzewna A2, zatopione
masą na gorąco |
|
Uszczelka pokrywy |
Guma EPDM |
|
 |

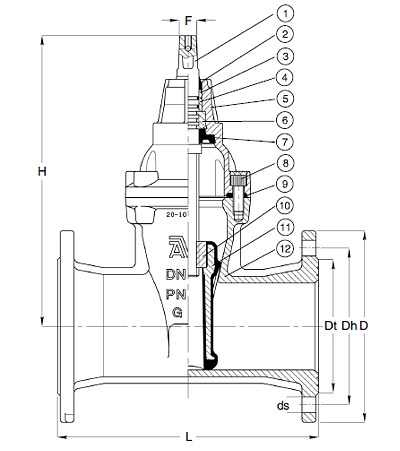

| 1 |
Trzpień |
| 2 |
Pierścień
z gumy NBR |
| 3 |
O-ringi
z gumy NBR |
| 4 |
Łożysko |
| 5 |
Pokrywa |
| 6 |
Pierścień
oporowy |
| 7 |
Uszczelka
manszetowa EPDM |
| 8 |
Śruba
pokrywy |
| 9 |
Uszczelka
pokrywy |
| 10 |
Mosiężna
nakrętka klina |
| 11 |
Klin |
| 12 |
Korpus |
|
|
GG-25
farba epox. wewn. |
Nr kat. GGG-50
farba epox. wewn. |
GGG-50
emalia wewn. |
DN |
L mm |
H mm |
Dt mm |
D mm |
dH
mm
PN10 PN16 |
ds
mm
PN10 PN16 |
Otwory PN10 PN16 |
F mm |
Waga kg/szt |
|
02-040-5001 |
02-040-6001 |
20-040-3001 |
40 |
240 |
241 |
83 |
150 |
110 |
19 |
4 |
14 |
11 |
|
02-050-5001 |
02-050-6001 |
20-050-3001 |
50 |
250 |
241 |
102 |
165 |
125 |
19 |
4 |
14 |
12 |
|
02-065-5001 |
02-065-6001 |
20-065-3001 |
65 |
270 |
271 |
122 |
185 |
145 |
19 |
4 |
17 |
15 |
|
02-080-5001 |
02-080-6001 |
20-080-3001 |
80 |
280 |
297 |
138 |
200 |
160 |
19 |
8 |
17 |
19 |
|
02-100-5001 |
02-100-6001 |
20-100-3001 |
100 |
300 |
334 |
158 |
220 |
180 |
19 |
8 |
19 |
25 |
|
|
02-125-6001 |
20-125-3001 |
125 |
325 |
376 |
188 |
250 |
210 |
19 |
8 |
19 |
33 |
|
02-150-5001 |
02-150-6001 |
20-150-3001 |
150 |
350 |
448 |
212 |
285 |
240 |
23 |
8 |
19 |
49 |
|
02-200-500X |
02-200-600X |
20-200-300X |
200 |
400 |
562 |
268 |
340 |
295 295 |
23 23 |
8 12 |
24 |
70 |
|
02-250-500X |
02-250-600X |
20-250-300X |
250 |
450 |
664 |
320 |
400 |
350 355 |
23 28 |
12 12 |
27 |
110 |
|
02-300-500X |
02-300-600X |
20-300-300X |
300 |
500 |
740 |
370 |
455 |
400 410 |
23 28 |
12 12 |
27 |
160 |
|
|
02-350-600X4* |
20-350-300X* |
350 |
550 |
940 |
430 |
520 |
460 470 |
23 28 |
16 16 |
32 |
320 |
|
02-400-500X |
02-400-600X6 |
20-400-300X |
400 |
600 |
940 |
482 |
575 |
515 525 |
28 31 |
16 16 |
32 |
342 |
|
|
02-450-600X4" |
20-450-300X** |
450 |
650 |
951 |
535 |
640 |
565 585 |
28 31 |
20 20 |
32 |
360 |
|
|
02-500-600X4*** |
20-500-300X*** |
500 |
700 |
951 |
590 |
715 |
620 650 |
28 34 |
20 20 |
32 |
417 |
* Otwory w kołnierzu wg DIN 2501, 350 mm, przelot zwiekszony
DN 400
** Otwory w kołnierzu wg DIN 2501 450 mm, redukcja przelotu na
DN 400
***
Otwory w kołnierzu wg DIN 2501, 500 mm, redukcja przelotu na
DN 400
X: 0 = PN 10
1 = PN 16
|
