włazy => właz kanałowy Viatop









Żeliwo sferoidalne

Klasa D 400 – ruch intensywny i bardzo intensywny

Mechanizm przegubu kulistego

Wkładka z elastomeru

Opcja zamykania pokrywy



Właz kanałowy VIATOP jest nowym produktem SAINT-GOBAIN PAM i podobnie jak PAMREX, VIATOP jest przygotowany do pracy w warunkach bardzo intensywnego ruchu ulicznego.

Cecha wyróżniająca właz VIATOP to specyficzna rama pozwalająca na podwyższenie poziomu zabudowy włazu w momencie renowacji jezdni, polegającej na nałożeniu kolejnej warstwy asfaltu.



WYSOKA WYTRZYMAŁOŚĆ WŁAZU VIATOP

Konstrukcja włazu VIATOP przewiduje wszystkie natężenia ruchu, w tym bardzo intensywny ruch uliczny na obwodnicach okręgów zurbanizowanych. Odporność na naciski statyczne oraz obciążenia dynamiczne włazu VIATOP jest o 30% wyższa niż określona wymogami normy PN-EN 124 dla klasy D 400. Podobnie jak właz KORUM, właz VIATOP był testowany laboratoryjnie oraz
w warunkach rzeczywistych przed wprowadzeniem go na rynek. Wszystkie testy potwierdziły pełną odporność włazu na przenoszenie obciążeń drogowych oraz wysoką stabilność
i bezpieczeństwo użytkowania.

Zastosowana wkładka elastomerowa w siedzisku ramy izoluje pokrywę od siedziska zapewniając cichą i stabilną pracę włazu przy każdym obciążeniu drogowym.



EKSPLOATACJA I ERGONOMIA PRACY

Pokrywę włazu VIATOP wyposażono w otwory manewrowe pozwalające na manipulację pokrywą w sposób prosty i bezpieczny. Odpowiednio dobrane kąty umocowania narzędzia w otworach manewrowych redukują siłę potrzebną do otwarcia pokrywy. Otwory manewrowe są dostosowane do obsługi zarówno specjalistycznym narzędziem, jak i narzędziami standardowymi (kilof, łom górniczy). Zastosowane rozwiązanie oparte na przegubie kulistym zmniejsza siłę potrzebną do otwarcia włazu oraz prowadzi pokrywę w sposób pewny i bezpieczny, podczas otwierania i zamykania włazu. Wywierane przez ciecz parcie na pokrywę włazu VIATOP od spodu spowoduje, że pokrywa uniesie się, właz wypuści nadmiar medium, po czym pokrywa wróci na swoje miejsce w siedzisku ramy. Podczas całej operacji pokrywa włazu VIATOP będzie prowadzona przez przegub kulisty, zapewniając powrót pokrywy do pozycji wyjściowej.
Z włazem VIATOP nie ma przykrych niespodzianek z zalanymi studzienkami bez pokryw.







SZCZEGÓLNA CHARAKTERYSTYKA INSTALACJI

W odpowiedzi na niektóre wymogi rynku, konstrukcja ramy włazu VIATOP pozwala na podnoszenie całego włazu w przyszłości, gdy zachodzi potrzeba renowacji nawierzchni drogi przez nałożenie kolejnej warstwy asfaltu.

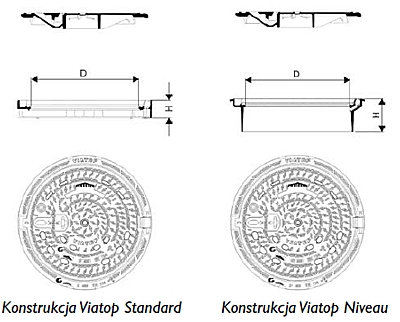

Gama włazów VIATOP opiera się na dwóch charakterystycznych konstrukcjach ramy:



  • Viatop Standard – posiada ramę cylindryczną, która spoczywa

    na studni. W przypadku konieczności podwyższenia poziomu zabudowy włazu, ramę „podciąga“ się ku górze, a przestrzeń pomiędzy podstawą ramy, a studnią podbudowuje się,

  • Viatop Niveau – posiada ramę o przekroju poprzecznym kątownika. Górny kołnierz ramy spoczywa na nawierzchni, a dolna, cylindryczna część ramy jest wpuszczona do studni. W przypadku konieczności podwyższenia poziomu zabudowy, ramę włazu „podciąga“ się ku górze, opierając kołnierz ramy na nowym poziomie nawierzchni.







Oznaczenie

Model

Ty p

Masa w kg

Wymiary w mm

Całóść

Pokrywa

Otwór D

Wysokość H

Średnica zewn

CDVT60BG

Wentylowany

Okrągły

85

49

610

100

785

CDVT60AG

Niewentylowany

Okrągły

88

51

610

100

785

Oznaczenie

Model

Ty p

Masa w kg

Wymiary w mm

Całóść

Pokrywa

Otwór D

Wysokość H

Średnica zewn

CDVT60RG

Wentylowany

Okrągły

98

49

610

200

677

CDVT60QG

Niewentylowany

Okrągły

99

51

610

200

677
