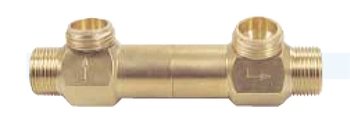

Qn	Wymiary G x mm	Przyłącza boczne	Numer katalogowy
2,5	1“ x 190	G 1“	3380760
6	1 i/4“ x 260	G 1 '/4“	3380761

------------------------------------------------------------------------------------------------------------------------------------------------------------

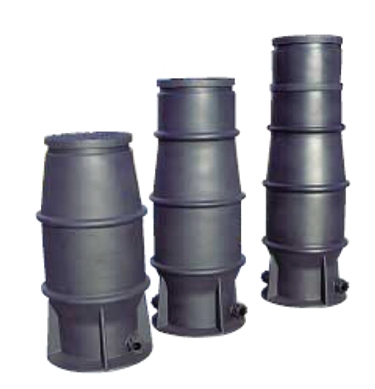

Studzienka wodomierzowa EWE do wodomierzy Qn 2,5

• jako przyłącze domowe

• jako przyłącze budowlane

• w parkach

• w ogródkach działkowych

• na kempingach

• na cmentarzach

Studzienka, dzięki małym wymiarom, jest łatwa w montażu w wykopie i nie wymaga pracochłonnych robót ziemnych.

Jest wodoszczelna, nierdzewna, czysta (spełniająca wymogi higieniczne),
i zapewnia wolną od przemarzania eksploatację urządzenia wodomierzowego EWE i wodomierza.

Zestaw wodomierzowy EWE można łatwo wyciągnąć na powierzchnię i szybko odczytać stan licznika, czy też zamontować lub zdemontować wodomierz. Pozwala to skrócić czas zabudowy, a przez to obniżyć koszty montażu.

Studzienka może być zastosowana w miejscach zgodnych z normą PN-EN 124:2000 oraz DIN 1229 (klasa A 15, grupa 1 – strefy komunikacyjne, z których korzystają wyłącznie piesi i rowerzyści lub na podobnych terenach, jak np. skwery, parki, tereny zielone).

Zgodnie z zapisem w normie dotyczącym miejsca montażu:

"Studzienki powinny być zakładane poza ulicami - jezdniami i być w każdej chwili

dostępne.”

------------------------------------------------------------------------------------------------------------------------------------------------------------

------------------------------------------------------------------------------------------------------------------------------------------------------------

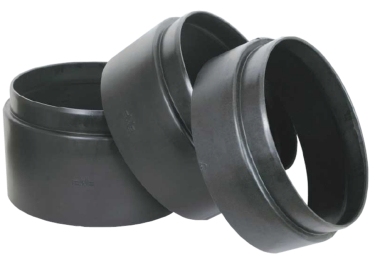

Pierścienie dystansowe

wykonane z PE, okrągłe, do nakładania na korpus studzienki. Elementy umożliwiają dopasowanie wysokości studzienki „na miejscu” i dostosowanie jej do warunków terenowych.

Uszczelnienia z korpusem studzienki dokonuje się na budowie dostępnymi
w handlu środkami uszczelniającymi, np. silikonem.



Pierścienie dystansowe	Nr kat.
100 mm	0399310
150 mm	0399315
200 mm	0399320

------------------------------------------------------------------------------------------------------------------------------------------------------------

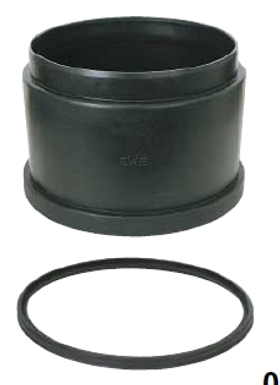

Nadstawka

Wykonana z PE, do nakładania na korpus studzienki. Umożliwia dopasowanie wysokości studzienki „na miejscu” i dostosowanie jej do warunków terenowych.

Do uszczelnienia połączenia nadstawki z korpusem proponowana jest dopasowana uszczelka.



Nadstawka 250 mm	Nr kat. 0399975
Uszczelka do nadstawki	Nr kat. 0399974

------------------------------------------------------------------------------------------------------------------------------------------------------------

Ogrodowa studzienka wodomierzowa EWE do głębokości 500 mm

Studzienka dzięki swoim małym wymiarom jest łatwa w montażu i nie wymaga

pracochłonnych robót ziemnych.

Przyłączenie następuje bezpośrednio do wyprowadzonych na zewnątrz przyłączy z gwintem wewnętrznym 1" i uszczelkami EWE typu o-ring.

Studzienka jest wodoszczelna, nierdzewna, czysta (spełniająca wymogi higieniczne) i zapewnia bezawaryjną eksploatację zestawu wodomierzowego EWE i wodomierza.

Stan licznika jest łatwy do odczytu, a dzięki zastosowaniu kompensatora wzdłużnego EWE również łatwy w montażu i demontażu.

Może być zastosowana w miejscach zgodnych z normą PN-EN 124:2000 oraz DIN 1229 (klasa A 15, grupa 1 – strefy komunikacyjne, z których korzystają wyłącznie piesi i rowerzyści lub na podobnych terenach, np. parki, place zabaw, tereny zielone).

Zalecenie:

Ogrodowa studzienka wodomierzowa EWE do montażu poziomych wodomierzy Qn 2,5 o długości montażowej 190 mm, z przyłączem Rp 1’’, składająca się z:

• korpusu studzienki wykonanego z PE, kolor czarny, największa średnica zewnętrzna 430 mm, najmniejsza średnica wewnętrzna 380 mm,

• okrągłej pokrywy z żeliwa szarego GG z uszczelką, średnicy zewnętrznej 425 mm, z progiem ze stali nierdzewnej, z napisem „EWE-Wasserzähler-Schacht” oraz z powierzchnią 70 x 80 mm na indywidualną grawurę , zamykanej kluczem czworokątnym 7mm,
  z nasadką ochraniającą zamek,

• muf przyłączeniowych na wejściu i wyjściu z gwintem wewnętrznym Rp 1“, wg normy DIN 2999 oraz z niezawodnymi uszczelkami typu o-ring,

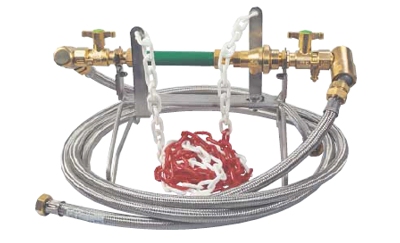

• zestawu wodomierzowego EWE z kulowym zaworem odcinającym przed wodomierzem oraz tulejką ochronną z PVC 1" x 190 mm (usuwaną przy montażu).

Dostawa kompletna ze wszystkimi uszczelkami i kluczem do pokrywy, zmontowane, uszczelnione i poddane próbie ciśnieniowej.

Numer katalogowy 0399629

------------------------------------------------------------------------------------------------------------------------------------------------------------

Studzienka wodomierzowa EWE do wodomierzy Qn 6

do pionowego montażu wodomierzy Qn 6 o długości zabudowy 150 mm, przyłącze G 1 1/4’’, składająca się z:

• korpusu studzienki wykonanego z PE, kolor czarny, największa średnica zewnętrzna 550 mm, średnica wewnętrzna 384 mm,

• okrągłej pokrywy z żeliwa szarego, z uszczelką, średnica zewnętrzna 425 mm, próg ze stali nierdzewnej, z napisem „EWE-Wasserzähler-Schacht” oraz z powierzchnią 70 x 80 mm na indywidualną grawurę, zamykanej kluczem czworokątnym 7mm, z kapturkiem chroniącym zamek,

• poduszki izolacyjnej EWE jako dodatkowej warstwy izolacyjnej i ochronnej przed skraplaniem się wilgoci,

• muf przyłączeniowych na wejściu i wyjściu z gwintem wewnętrznym Rp 1 1/4’’ wg normy DIN 2999 oraz z niezawodnymi uszczelkami typu o-ring,

• gumowych węży elastycznych z oplotem ze stali nierdzewnej (ochrona mechaniczna), z nakrętkami na wejściu i wyjściu,

• prętem i dźwignią do podciągania zestawu ze stali nierdzewnej,

• zestawu wodomierzowego EWE z kulowym zaworem odcinającym przed i za wodomierzem, zaworem zwrotnym EWE stożkowo-membranowym, antyskażeniowym oraz tulejką ochronną z PVC 1" x 150 mm (usuwaną przy montażu).

Dostawa kompletna ze wszystkimi uszczelkami i kluczem do pokrywy, zmontowane, uszczelnione i poddane próbie ciśnieniowej.

------------------------------------------------------------------------------------------------------------------------------------------------------------

Przystawka budowlana do studzienki wodomierzowej EWE

umożliwia przystosowanie studzienki wodomierzowej EWE do wykorzystania podczas prac budowlanych. Studnia przyłączana jest do istniejącego na działce przyłącza wodociągowego.

Przy pomocy przystawki (części doczepianej) możliwy staje się pobór wody na cele budowlane w trakcie trwania budowy. Po zakończeniu prac budowlanych, studzienka jest wykorzystywana jako studzienka pośrednia, część doczepiana zostaje zdemontowana a studzienka przyłączona do instalacji domowej. Jeżeli zestaw wodomierzowy zainstalowany będzie w domu, studzienkę można zdemontować i wykorzystać ponownie na innej budowie.

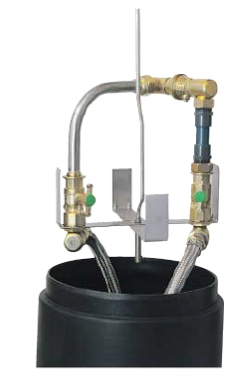

Przystawka wyposażona jest w gwint zewnętrzny G 1’’ do uszczelek EWE typu o-ring, zawór z samoczynnym odwadnianiem (załączane przez obrót pokrętła), stojak ze stali nierdzewnej, z głowicą z mosiądzu i z dwoma zaworami czerpalnymi 3/4’’ z łącznikiem GEKA do poboru wody na cele budowlane oraz napowietrznikiem zapewniającym sprawny odpływ wody przy załączonym samoczynnym odwadnianiu instalacji, gdy zawory są zamknięte.

Montaż do studzienki wodomierzowej EWE następuje poprzez wkręcenie gwintu

zewnętrznego przystawki (samouszczelniającego z uszczelką EWE typu o-ring) w gwint wewnętrzny wyjścia studzienki. Stojak ze stali nierdzewnej mocowany jest do górnej części studzienki przy pomocy obejmy z uchwytami. Uchwyty są przykręcane do studzienki po nawierceniu dwóch otworów o średnicy Ø 8,5 mm.



Przyłqcze	Głębokość	Nr kat.
G 1“	1,00 - 1,50 m	0399790
G 1 1/4“	1,00 - 1,50 m	0399791

------------------------------------------------------------------------------------------------------------------------------------------------------------

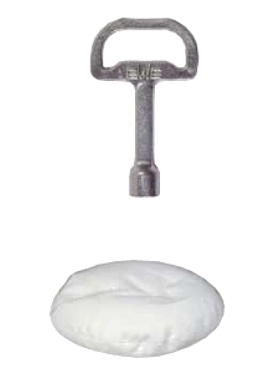

Klucz do studzienek EWE

pasujący do studzienek wodomierzowych EWE, jako klucz rezerwowy dla obsługi, czworokątny 7 mm, aluminiowy.

Numer katalogowy 0399899

Poduszka izolacyjna EWE

jako poduszka rezerwowa do studzienek wodomierzowych EWE.

Numer katalogowy 0399985

Opakowanie do pojedynczych wysyłek (odpis należności przy zwrocie opakowania).

Numer katalogowy 9000090

------------------------------------------------------------------------------------------------------------------------------------------------------------

Wytyczne dotyczące prac w zbiornikach - nie dotyczą studzienki wodomierzowej EWE!

Przepisy bezpieczeństwa i higieny pracy dotyczące wykonywanych robót w zbiornikach i pomieszczeniach niewietrzonych wskazują na

zachowanie szczególnej ostrożności podczas kontroli, konserwacji i przy czyszczeniu w studzienkach i zbiornikach.

Przy wykonywaniu tych prac istnieje zawsze ryzyko powstania niebezpiecznej sytuacji, która może doprowadzić do wypadków wśród zatrudnionych osób. Osoby odpowiedzialne za zachowanie bezpieczeństwa stoją przed poważnymi technicznymi problemami, aby zagwarantować bezpieczne wykonywanie pracy.

Przed wejściem do studzienki należy dokonać oceny stanu zagrożenia i przeprowadzić odpowiednie badania. Przy tym należy dokonać badań

powietrza, odpowiednimi specjalistycznymi przyrządami kontrolno-ostrzegawczymi pod względem zawartości takich gazów jak:

• zawartość tlenu

• stężenie CO2

• gazy palne i opary

Osoby odpowiedzialne za bezpieczeństwo powinny zwrócić uwagę, aby pomiary były wykonywane przez osoby doświadczone, przeszkolone

i potrafiące obsługiwać urządzenia pomiarowe. Dopiero po dokonaniu tych wszystkich pomiarów i uzyskaniu prawidłowych wartości, można

wchodzić do studzienki.

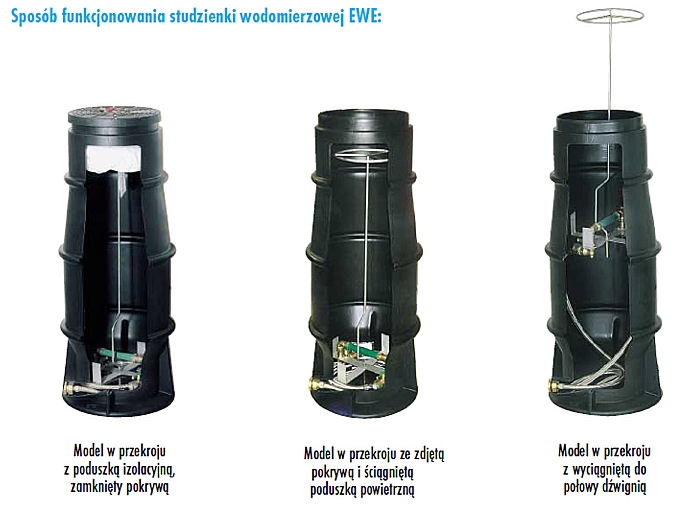

Aby nie trzeba było brać pod uwagę wszystkich tych zagrażających zdrowiu niebezpieczeństw, stworzyliśmy studzienkę wodomierzową EWE

i wyposażyliśmy ją w ”wyciągalne” urządzenie wodomierzowe.

W ten sposób zarówno odczytywanie jak i wymiana wodomierza stały się możliwe na powierzchni ziemi i bez żadnego ryzyka.
