przepustnice

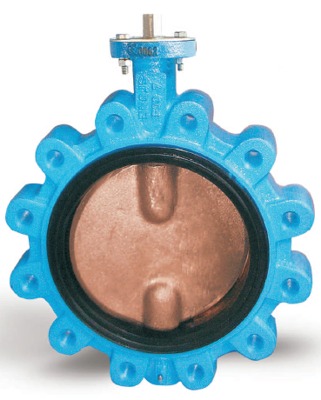

=> przepustnica międzykołnierzowa 4495
|
|
Dane techniczne:
-
Zabudowa wg PN-EN
558-1:2001.
-
Wykonanie wg PN-EN
593:2001.
-
Warunki odbioru wg
PN-EN 12266-1:2007.
-
Połączenia kołnierzowe:
wg PN-EN-1092-2:1999
-
Klasa szczelności - A
-
Ciśnienie robocze max.
PN16.
-
Temperatura pracy: NBR
do +70°C; EPDM do +120°C, FKM do +150°C
Cechy konstrukcyjne:
-
Zawsze uzgadniać wersję
wykonania.
-
Maksymalne prędkości
przepływu:
- czynniki ciekłe (woda) 4 m/s,
- czynniki gazowe (powietrze) 30 m/s.
-
Możliwe wykonania: napęd
ręczny, elektromechaniczny lub pneumatyczny.
-
Wszystkie elementy są
zabezpieczone przed korozją,
-
Wykonanie standardowe:
PN10, 70°C, NBR, otwory korpusu gwintowane, bez napędu,
farba epoksydowa RAL5005 250µm, .
-
Atest higieniczny PZH
Zastosowanie:
Woda przemysłowa, morska i
pitna, oleje napędowe i opałowe, ścieki
komunalne, powietrze gaz oraz inne czynniki neutralne
w zależności od zastosowanych materiałow na wkładkę
uszczelniającą.
|
|
|
|
|

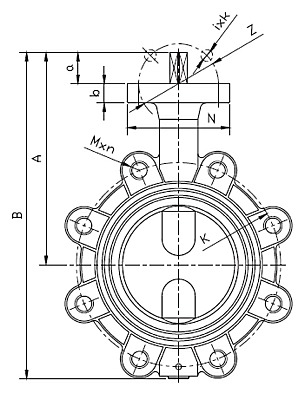

DN |
PN |
L |
Lm |
P |
A |
B |
N |
d |
D |
K |
M |
N |
i |
k |
z |
S |
a |
Masa |
|
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
PN10 |
PN16 |
497L |
|
mm |
bar |
mm |
szt |
mm |
kg |
|
40 |
10 16* |
33 |
36 |
30 |
121 |
183 |
70 |
76 |
150 |
110 |
M16 |
4 |
4 |
7 |
50 |
11 |
28 |
3,2 |
|
50 |
44 |
47 |
40 |
137 |
203 |
70 |
92 |
165 |
125 |
M16 |
4 |
4 |
7 |
50 |
11 |
28 |
4,4 |
|
65 |
47 |
50 |
43 |
150 |
228 |
70 |
106 |
185 |
145 |
M16 |
4 |
4 |
7 |
50 |
11 |
28 |
5,8 |
|
80 |
46 |
48 |
42 |
160 |
245 |
90 |
114 |
200 |
160 |
M16 |
8 |
4 |
9 |
70 |
11 |
30 |
7,1 |
|
100 |
53 |
55 |
47 |
182 |
280 |
90 |
143 |
220 |
180 |
M16 |
8 |
4 |
9 |
70 |
14 |
30 |
8,1 |
|
125 |
57 |
59 |
54 |
207 |
328 |
90 |
170 |
250 |
210 |
M16 |
8 |
4 |
9 |
70 |
14 |
30 |
20,5 |
|
150 |
57 |
59 |
54 |
223 |
357 |
90 |
203 |
285 |
240 |
M20 |
8 |
4 |
9 |
70 |
17 |
30 |
23 |
|
200 |
60 |
63 |
57 |
255 |
418 |
90 |
252 |
340 |
295 |
M20 |
8 |
12 |
4 |
9 |
70 |
17 |
30 |
27 |
|
250 |
69 |
72 |
65 |
314 |
510 |
125 |
306 |
395 |
405 |
350 |
355 |
M20 |
M24 |
12 |
12 |
4 |
12 |
102 |
22 |
40 |
41 |
|
300 |
79 |
82 |
75 |
342 |
564 |
125 |
364 |
445 |
460 |
400 |
410 |
M20 |
M24 |
12 |
12 |
4 |
12 |
102 |
22 |
45 |
56 |
|
350 |
78 |
81 |
74 |
365 |
640 |
175 |
431 |
505 |
520 |
460 |
470 |
M20 |
M24 |
16 |
16 |
4 |
14 |
125 |
27 |
45 |
82 |
|
400 |
102 |
106 |
96 |
410 |
725 |
175 |
480 |
565 |
580 |
515 |
525 |
M24 |
M27 |
16 |
16 |
4 |
14 |
125 |
27 |
60 |
134 |
|
500 |
127 |
131 |
120 |
490 |
866 |
210 |
590 |
670 |
715 |
620 |
650 |
M24 |
M30 |
20 |
20 |
4 |
22 |
165 |
36 |
65 |
191 |
|
600 |
154 |
158 |
144 |
565 |
1031 |
210 |
688 |
780 |
840 |
725 |
770 |
M27 |
M33 |
20 |
20 |
4 |
22 |
165 |
46 |
65 |
266 |
|
* - ciśnienie nominalne PN16 na życzenie,
możliwe
owiercenie wg normy ANSI w klasie
125-150 |
|

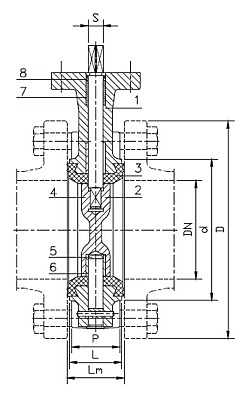

Poz. |
Nazwa |
MATERIAŁY |
|
1. standard |
2. wykonanie morskie |
3. wykonanie brązowe |
|
1. |
Kadłub |
EN-GJL-250 (GG25) EN-GLS-400-15(GGG40) |
EN-GJL-250 (GG25) EN-GLS-400-15(GGG40) |
CuSn5Zn5Pb5-C
(B555) |
|
2. |
Klapa |
EN-GJL-250 (GG25) EN-GLS-400-15(GGG40) |
CuSn5Zn5Pb5-C (B555) |
CuSn5Zn5Pb5-C
(B555) |
|
3. |
Nakładka |
EN-GJS-400-15 (GGG40) |
EN-GJS-400-15 (GGG40) |
CuSn5Zn5Pb5-C
(B555) |
|
4. |
Wał |
X20Cr13;X17CrNi16-21 |
X17CrNi 16-2 |
CuAI10Fe3Mn2
(BA1032)1 |
|
5. |
Pierścień uszczeln. |
NBR; EPDM(1,FKM |
|
6. |
Pokrywa |
EN-GJS-400-15 (GGG40) EN-GJS-400-15 (GGG40)
CuSn5Zn5Pb5-C (B555) |
|
(1 - na życzenie |
|
|
