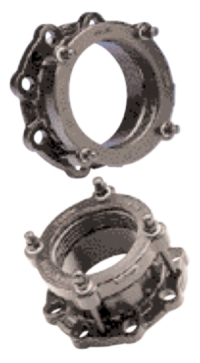

Adaptery kołnierzowe przeznaczone do
łączenia rur z różnych materiałów i o różnych średnicach
zewnętrznych z kołnierzami o takiej samej lub innej średnicy
nominalnej.
Kołnierze MaxiDaptor obejmują caqły
zakres rozstawów otworów, w tym ISO 7005-1:1992,
BS10:1962 oraz ANSI B16.2 i B16.5.
Wszystkie produkty MaxiDaptor (z wyj.
wersji 332-349) są kompatybilne z PN10 i PN16.
Złącza te dopuszczają odchylenie kątowe rur do +/- 3
stopni.
Z pełnym kołnierzem ('otwór
S')
Dostępny jest także pewien
ograniczony asortyment złącz MaxiDaptor do łączenia
z zaworami typu płytkowego. Dostępne są rozmiary
DN80, DN90, DN100 i DN150.
MaxiDaptor Plus
Dla udogodnienia wszystkie popularne złącza MaxiDaptor
mogą być dostarczone jako zestaw zawierający śruby
do połączenia z kołnierzem, nakrętki oraz zamontowaną
uszczelkę IBC.
Taki zestaw nosi nazwę MaxiDaptor Plus.
|
|
Śr.nomin. rury |
Materiał rury |
Zakres śr.zewn. |
ISO 7005-1 nom.mm |
równ.
rozm. tabl. NP. |
BS:10
rozm.
nom. |
1962
Tabl. |
ANSI |
Śruby do
kołnierza
|
Forma uszcz. |
Masa
kg |
B16.5
Nom. |
16.2
funtów |
Ilość |
Rodz. |
|
50mm
2” |
63mm PVCu, Imp PVCu, Żel.sf., stal, Met i Imp AC, żeliwo 2.5"
ADE |
59.5 |
72.0 |
50 |
10,16 |
2” 2.5” |
ADEF ADE |
2” |
150 |
4 |
M16 x 60 |
1613 |
3.0 |
|
65mm
2.5” |
75mm PVCu, Imp PVCu, Imp AC, stal, żeliwo |
72.2 |
85.0 |
60, 65 |
10,16 |
2.5” |
ADE |
2.5” |
150 |
4 |
M16 x 60 |
1614 |
3.5 |
|
65mm
2.5” |
75mm PVCu, Imp PVCu, Imp AC, stal, żeliwo |
72.2 |
85.0 |
80 |
10,16 |
|
4 |
M16 x 60 |
1614 |
3.2 |
|
80mm
3” |
Żel.sf., 90mm PVCu, Imp PVCu, Met i Imp AC, stal, żeliwo |
88.1 |
102.4 |
65,80,90 100,110 |
10,16 |
3”
3.5”
4” |
ADEFH ADFH ADE |
3”
3.5” |
150 150 |
8 |
M16 x 60 |
1615 |
4.7 |
|
100mm
4”
|
Żel.sf., 110/125mm PVCu, żeliwo, stal, Met i Imp AC |
107.2 |
127.8 |
100,110 |
10,16 |
3.5”
4” |
FH ADEFH |
3.5”
4” |
150 150 |
8 |
M16 x 70 |
1759 |
4.8 |
|
125mm
5” |
Żel.sf., 140mm PVCu, Imp PVCu, stal |
132.2 |
146.0 |
125,150 |
10,16 |
5”
6” |
ADE
E |
6” |
150 |
8 8 |
M20 x 70 M16 x 70 |
1635 |
7.4 |
|
125mm
5” |
żeliwo, Imp AC, Żel.sf., 140mm PVCu,, stal, Imp PVCu |
138.9 |
153.2 |
125,150 |
10,16 |
5”
6” |
ADE
E |
6” |
150 |
8 8 |
M20 x 70 M16 x 70 |
1633 |
7.1 |
|
150mm
6” |
Żel.sf., 160/180mm PVCu, stal,, Imp PVCu, żeliwo, Met i Imp AC |
158.2 |
181.6 |
150 |
10,16 |
6” |
E |
6” |
150 |
8 |
M20 x 80 |
1760 |
6.2 |
|
175mm
7” |
200mm PVCu, Imp AC, stal, Imp PVCu, żeliwo |
192.9 |
209.0 |
200 |
10,16 |
|
8” |
150 |
8 12 |
M20 x 70 M20 x 70 |
1758 |
11.6 |
|
200mm
8” |
Żel.sf., 225mm PVCu, Met AC (klasa 15 i 20) stal, Imp PVCu, żeliwo,
Imp AC 12 M20 x 90 |
218.1 |
235.0 |
200 |
10,16 |
|
8” |
150 |
8 12 |
M20 x 90 M20 x 90 |
1757 |
10.7 |
|
225mm
9” |
250mm PVCu, Met AC (klasa 15 i 20) żeliwo, Imp AC |
250.0 |
267.0 |
250 |
10,16 |
|
10” |
150 12 |
12 |
M20 x 80 M24 x 80 |
1655 |
14.4 |
|
250mm
10” |
Żel.sf., 280mm PVCu, Met AC (klasa 15 i 20) stal, Imp PVCu, żeliwo,
Imp AC |
272.0 |
289.0 |
250 |
10,16 |
|
10” |
150 |
12 12 |
M20 x 80 M24 x 80 |
1656 |
14.0 |
|
300mm
12” |
stal, Imp PVCu, żeliwo, Imp AC |
315.0 |
332.0 |
300 |
10 |
|
|
12 |
M20 x 80 |
1738 |
18.5 |
|
300mm
12” |
315mm PVCu, stal, Imp PVCu, żel.sfer. |
315.0 |
332.0 |
300 |
16 |
|
|
12 |
M24 x 80 |
1738 |
20.5 |
|
300mm
12” |
Żel.sf., Met AC (klasa 15)
stal, Imp PVCu, żeliwo (klasa AB)
|
322.9 |
339.4 |
300 |
10,16 |
|
12” |
150 |
12 12 |
M20 x 80 M24 x 80 |
1657 |
14.8 |
|
300mm
12” |
AC (klasa 15, 20, 25)
żeliwo (klasa AB i CD), Imp AC
|
332.0 |
349.0 |
300 |
16 |
|
|
|
12 |
M24 x 80 |
1658 |
17.6 |
|
|
|
