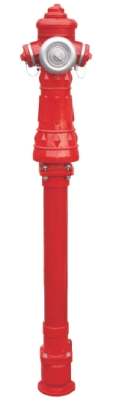

hydranty => nadziemny 8007 DN100







Dane techniczne:



  • wykonanie wg PN-EN 14384: 2005 TYP C

  • przeznaczenie do wody pitnej wg PN-EN1074-6:2004

  • połączenia kołnierzowe wg PN-EN 1092-2: 1999

  • nasady B 75 wg DIN 14318

  • nasada A 110 wg DIN 14319

  • klucz sterujący wg PN-89/M-74088

  • ciśnienie robocze PN16

  • temperatura czynnika - do 50°C





Cechy konstrukcyjne:

  • kolumna hydrantu z rury stalowej lub nierdzewnej

  • trzpień nierdzewny z walcowanym gwintem polerowany pod uszczelnienie

  • wrzeciono nierdzewne

  • uszczelnienie trzpienia o-ring

  • samoczynne całkowite odwodnienie z chwilą pełnego odcięcia przepływu Kv oraz czas odwodnienia zgodny z normą

  • elementy odcinająco-zamykające (grzyb, kula) całkowicie zawulkanizowane EPDM

  • początek otwarcia <3 obr.; pełne otwarcie po 8 obr.

  • MOT 80 Nm

  • mST 250 Nm

  • możliwość wymiany wewnętrznych elementów pod ciśnieniem

  • materiały zewnętrzne i wewnętrzne odporne na korozję

  • odporny na środki dezynfekcyjne (sugerowany roztwór NaOCl)

  • malowanie: odporny na promieniowanie UV epoksyd 250 µm RAL3000 *





Zastosowanie:

W instalacjach wodociągowych -p.pożarowych celem poboru wody.



Certyfikat CNBOP - Józefów

Certyfikat CE

Atest higieniczny PZH









DN RD L H H1 H2 Masa

[mm]

[kg]
100 1250 2050 2225 1130 640 80
1500 2300 2475 1380 84
1800 2600 2775 1680 89









Nr

Część

Materiał

1

Korpus górny

ŻELIWO EN-GJS-4OO-15 PN-EN 1503-3:2003

2

Korpus dolny

ŻELIWO EN-GJS-4OO-15 PN-EN 1503-3:2003

3

Kolumna

ŻELIWO EN-GJS-400-15
(STAL R35; STAL NIERDZEWNA X5CrNi18-10)

PN-EN 1503-3:2003

4

Obsada trzpienia

ŻELIWO EN-GJS-4OO-15 PN-EN 1503-3:2003

5

Grzyb

ŻELIWO EN-GJS-4OO-15 / EPDM
PN-EN 1563:2000 / PN-ISO 1629:2005

6

Kaptur

ŻELIWO EN-GJS-4OO-15 PN-EN 1563:2000

7

Trzpień

STAL NIERDZEWNA X20Cr13

PN-EN 10088-1:2007

8

Wrzeciono

STAL NIERDZEWNA X5CrNNi18-10 PN-EN 10088-1:2007

9

Nasada

STOP ALUMINIUM AlSi PN-EN 1706:2001

10

Sprzęgło

ŻELIWO EN-GJS-400-15 PN-EN 1563:2000

11

Pierścień

MOSIADZ CuZn39Pb1Al-B PN-EN 1982:2002

12

Kołnierz dolny

ŻELIWO EN-GJS-400-15 PN-EN 1503-3:2003

13

Korek

MOSIADZ CuZn39Pb1Al-B PN-EN 1982:2002

14

Nakrętka trzpienia

MOSIADZ CuZn39Pb1Al-B PN-EN 1982:2002

15

Uszczelka o-ring

GUMA EPDM PN-ISO 1629:2005

16

Śruba

STAL St3S/Zn5; STAL NIERDZ. A2
PN-EN ISO 4017:2004; PN-EN ISO 4762:2006

17 Nekrętka

STAL St3S/Zn5; STAL NIERDZ. A4
PN-EN ISO 4017:2004; PN-EN ISO 4762:2006

18 Kula

GUMA EPDM PN-ISO 1629:2005
