hydranty => podziemny K3

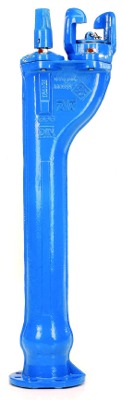

Hydrant przeciwpożarowy, podziemny wg DIN 3221, AD-80-16, model K3 Z pojedynczym odcięciem przepływu
i automatycznym odwodnieniem.

Przyłącze kołnierzowe wg ISO 7005-2 (EN 1092-2:1997, DIN 2501), DN 80



Przeznaczenie:

Woda i inne nieagresywne płyny

max. 70°C



Testy:

Próba wodą wg DIN 3230 część 4:

- szczelność zamknięcia: 1,5 x PN

- wytrzymałość korpusu: 1,5 x PN



Opcje:

Epoksydowany wewnętrznie
Przyłącze szczytowe



Wyposazenie dodatkowe:

  • Kolano stopowe AVK typ 712

  • Zasuwa kołnierzowa AVK typ 06/30

  • Otulina odwodnienia AVK typ 35

  • Zestaw przedłużający



Dopuszczenia i Atesty:

Centrum Naukowo-Badawcze Ochrony Przeciwpożarowej, Józefów

Państwowy Zakład Higieny, Warszawa

Stowarzyszenie Ochrony Antykorozyjnej GSK-RAL

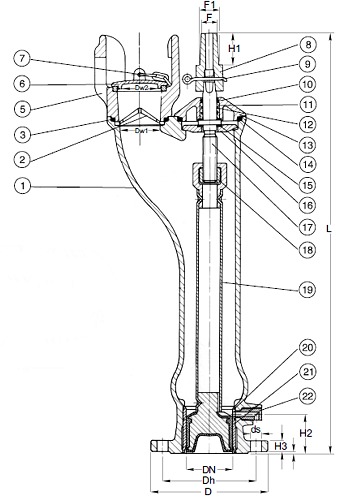

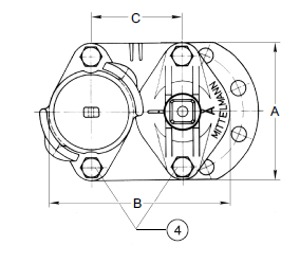

1. Korpus hydrantu

2. Osłona przed zanieczyszczeniami

3. O-ring przyłącza kłowego

4. Śruby przyłącza kłowego i pokrywy

5. Przyłącze kłowe

6. Pokrywa przyłącza kłowego

7. Łańcuch pokrywy przyłącza kłowego

8. Kołpak trzpienia

9. Zawleczka kołpaka trzpienia

10. Pierścień zgarniający

11. Tuleja trzpienia 12.0-ringi trzpienia

13. Pokrywa hydrantu

14. O-ring pokrywy hydrantu

15. Podkładka ślizgowa trzpienia

16. Tarcza oporowa trzpienia

17. Trzpień zaworu

18. Nakrętka trzpienia

19. Zespół zamykający: prowadnica trzpienia/rura łącząca/tłok zaworu

20. 0-ringi gniazda zaworu

21. Siedzisko tłoka zaworu

22. Kolanko odwadniające







Nazwa części

 Materiał
Korpus hydrantu, przyłącze kłowe, pokrywa hydrantu, tarcza oporowa trzpienia

Żeliwo sferoidalne GGG-40

wg DIN 1693

Pokrywa przyłącza kłowego, kołpak trzpienia

 Żeliwo szare GG

wg DIN 1691

Ochrona antykorozyjna

Powłoka z farby epoksydowej

zewn. i emalia wewn

Zawleczka kołpaka trzpienia

 Stal nierdzewna

Łańcuch pokrywy przyłącza kłowego

 Stal ocynkowana
Trzpień zaworu

Stal nierdzewna

wg DIN 1.4021 - X20Cr13

Tuleja trzpienia, nakrętka trzpienia, siedzisko tłoka zaworu

 Mosiądz
Rura łącząca Stal nierdzewna

Podkładka ślizgowa, kolanko odwadniające

 Poliamid

Osłona przed zanieczyszczeniami O-ringi

Guma NBR wzmocniona

pierścieniem stalowym
Tłok zaworu

Guma NBR

Żeliwo ciągliwe białe GTW

powlekane elastomerem
Śruby Stal nierdzewna, A2



Nr katalogowy

DN mm

Rd mm

A mm

B mm

C mm

F mm

F1 mm

H1 mm

L mm

H2 mm

H3 mm

ds mm

Dh mm

D mm

Dw1 mm

Dw2 mm

Waga kg

35-080-00-1101570

80

750

180

238

120

27

32,5

55

475

67

19

19

160

200

70

76

25

35-080-00-2101570

80

1000

180

238

120

27

32,5

55

725

67

19

19

160

200

70

76

30

35-080-00-3101570

80

1250

180

238

120

27

32,5

55

975

67

19

19

160

200

70

76

35

35-080-00-4101570

80

1500

180

238

120

27

32,5

55

1225

67

19

19

160

200

70

76

40
